電渦流測功機是在原西德電渦流測功機的基礎上改進提高的新產品。該系列電渦流測功機共有16個規(guī)格，其測量功率范圍從5kW至1000kW，制動扭矩從12Nm至4000Nm。該系列電渦流測功機可適用于額定功率為1.0kW至800kW動力機(汽油機，柴油機，渦輪機，電動機，液壓馬達等)的性能試驗；亦可用于其他動力機械作為可控模擬負載。與數字測量控制系統配套，具有優(yōu)異的測量和控制性能。

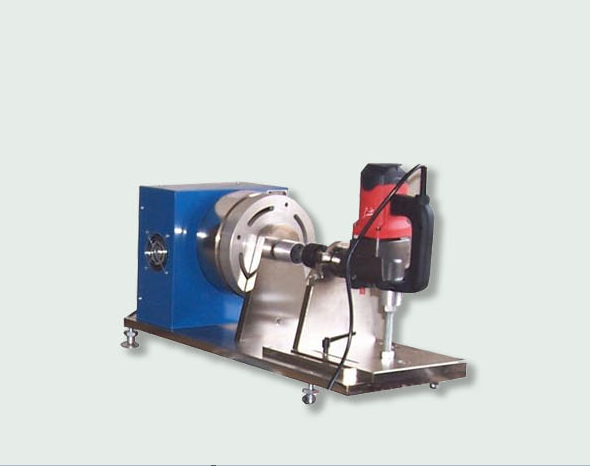

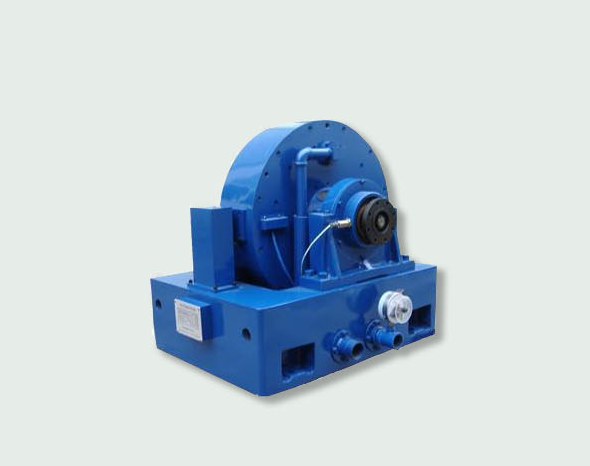

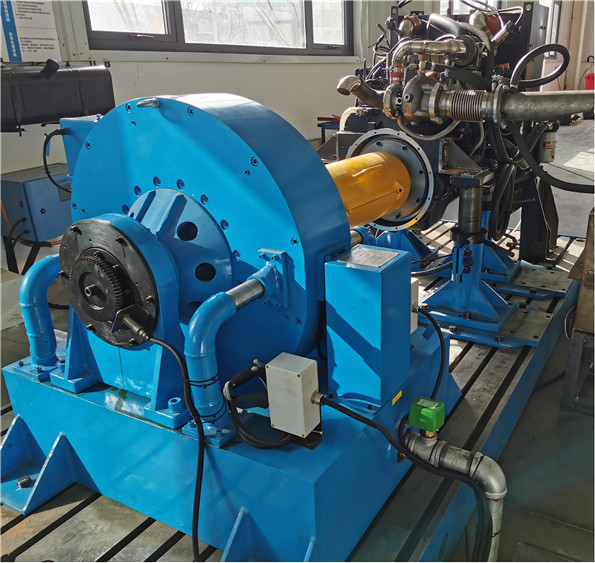

效果圖：

下面是電渦流測功機的結構圖
電渦流測功機特點：
　　●結構簡單，維護方便。
　　●轉速范圍寬。
　　●負荷控制容易。
　　●工作穩(wěn)定性好。
　　●高精度及高可靠性
　　●必須配置控制儀器，實現PID自動控制。

■ 電渦流測功機性能指標：

扭矩傳感器	應變式負荷傳感器
扭矩測量精度	0.2%FS
轉速傳感器	磁電式
轉速測量精度	±1p
轉速輸出信號	60p/r,>300mV
勵磁電流	0-10A
勵磁電壓	0-120V

電渦流測功機技術參數表：
尺寸單位：毫米

	DW15	DW30	DW50	DW125	DW160	DW225	DW400	DW500	DW600	DW1000
額定吸收功率（KW）	15	30	50	125	160	225	400	500	600	1000
扭矩測試精度（F/S）	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%
轉速測量精度 (F.S)	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%
主軸最高轉速(r/min)	12000	10000	8000	7000	8000	6000	5500	5000	3500	3000
主軸轉向	左或右	左或右	左或右	左或右	左或右	左或右	左或右	左或右	左或右	左或右
制動力范圍(N)	0-27	0-78	0-167	0-625	0-600	0-1125	0-2000	0-2900	0-3500	0-6670
最大吸收扭矩(N.m)	26	75	159	595	573	1075	1905	2770	3340	6363
最大扭矩時轉速(r/min)	5500	3800	3000	2000	2600	2000	600 - 2000	600 - 2000	1000 -1715	750-1500
最大耗水量(L/h)	400	800	1350	3200	4000	6000	10000	13500	15000	26600
主軸總長	396	428	506	616	640	750	1070	1070	1200	1250
主軸中心至底座下底高	280	280	300	380	400	600	600	600	750	850
底座外形尺寸(長×寬×高)	550×400× 125	500×400×125	650×430×130	795×545×160	700×600 × 200	1020× 780×300	1020× 780×300	1020× 780×300	1200× 900×400	1420×1000×400
地腳螺孔位置及孔尺寸	502×352 4-ф17	502×352 4-ф17	590×370 4-ф17	725×480 4-ф22	650×550 4-ф22	900×680 4-ф22	900×680 4-ф27	900×680 4-ф27	1105× 800 4-ф27	1300×900 6-ф35
允許排水最高溫度(°C)	65-70	65-70	65-70	65-70	65-70	65-70	65-70	65-70	65-70	65-70
轉動慣量(Kgf.m)	0.01	0.04	0.08	0.18	0.88	1.25	3.80	3.80	4.55	7.25
